전원 버튼 터치ID 원리: 감지 거리 250μm가 센서를 버튼 속으로 밀어 넣었다

전원 버튼 안에 지문 센서를 넣는 설계는 공간 절약이나 디자인 취향의 문제가 아닙니다. 정전용량 방식 지문 센서가 손가락을 읽어낼 수 있는 거리 자체가 짧기 때문입니다. 2018년 학술지 Sensors에 실린 논문 ‘A Novel Fingerprint Sensing Technology Based on Electrostatic Imaging’에 따르면 기존 정전식 센서의 감지 거리는 약 250μm에 불과하고, 그래서 센서 표면의 보호 코팅 두께는 대개 50~100μm로 제한됩니다.

이 수치가 센서의 자리를 정합니다. 두꺼운 유리 아래가 아니라 얇은 커버층 바로 아래여야 하고, 스마트폰·태블릿에서 그 조건을 만족하는 부품이 버튼입니다. 애플이 2017년 6월 13일 등록받은 특허 US9679187은 센서 다이와 커버층 사이에 접착제 대신 두께 1마이크론 미만의 직접 본딩 계면을 두고, 커버층을 사파이어 또는 유리로 100~300마이크론 두께로 제시합니다. 9to5Mac은 이 특허의 도면 중 하나가 지문 센서를 전원 버튼의 일부로 넣은 형태라고 전했습니다.

폴더블 아이폰이 페이스ID 대신 이 구조를 쓸 것이라는 전망도 이어집니다. 뉴시스에 따르면 분석가 궈밍치는 2025년 9월 2일 X에서 측면 버튼 터치ID 적용과 페이스ID 생략을 전망했고, 전자신문은 애널리스트 제프 푸의 보고서를 인용해 같은 방향을 전했습니다. 아직 공식 발표는 없습니다.

한 줄 요약: 정전식 지문 센서의 감지 거리가 약 250μm로 짧아 센서 위 적층을 얇게 유지해야 하고 — 논문이 제시한 일반 정전식 센서의 보호 코팅 기준은 50~100μm — 애플 특허 US9679187은 접착층을 아예 없앤 1μm 미만 직접 본딩 계면 위에 사파이어·유리 커버층 100~300μm를 올리는 구조로 이 거리 예산을 짭니다.

사진: Towfiqu barbhuiya / Pexels

전원 버튼 터치ID는 무엇을 해결하려는 기술인가?

센서를 ‘얇은 커버층 바로 아래’에 두어야 한다는 제약

센서 전극과 손가락 사이에 끼어드는 모든 층 — 커버층, 접합층, 코팅 — 의 두께를 합한 값이 감지 가능 거리 안에 들어와야 합니다. 전원 버튼 터치ID 원리를 한 줄로 줄이면 이 ‘거리 예산 맞추기’입니다. 부품의 물리적 한계가 구조를 먼저 규정하는 사례는 실리콘 카본 배터리 원리 정리: 흑연 372 vs 실리콘 3,579mAh/g, 그 대가는 300% 팽창에서도 같은 형태로 나타납니다.

화면 아래가 아니라 버튼 속이 자리가 된 이유

디스플레이 아래는 이 예산을 맞추기 어려운 자리입니다. 반대로 버튼은 커버층 한 겹만 얹으면 되는 부품이고, 애플 특허가 제시한 커버층 100~300μm와 1μm 미만 접합 계면은 그 얇은 적층을 위해 접착층을 아예 없앤 설계입니다. 첫 상용 사례는 2020년 아이패드 에어 4세대의 상단 버튼 터치ID이며, 이후 아이패드 미니 6세대, 아이패드 10세대 등으로 확대됐습니다.

정전식 센서는 지문의 무엇을 읽나?

정전식 지문인식 원리 — 커패시턴스는 거리에 반비례한다

삼성디스플레이 뉴스룸은 정전식을 “지문의 융선과 골의 정전용량의 차이로 지문을 인식”하는 방식으로 설명합니다. 센서가 실제로 측정하는 값은 감지 커패시턴스(Cs), 즉 손가락과 감지 전극이 유전층을 사이에 두고 만드는 정전용량입니다. 특허 WO2015139447A1은 Cs가 절연 재료의 유전율에 비례하고 위아래 전극 사이 거리에 반비례한다고 기술합니다. 융선은 커버층에 밀착해 거리가 짧으니 Cs가 크고, 골은 공기층이 끼어 거리가 머니 Cs가 작습니다 — 이 차이가 그대로 지문 이미지의 명암이 됩니다.

구동 신호와 스틸 링의 역할

같은 특허에 따르면 외부 구동 소스가 증폭돼 손가락에 실리고, 보호 유전층을 통해 아래쪽 감지판으로 결합됩니다. 애플은 “iPhone과 iPad에서는 버튼을 둘러싼 스틸 링이 손가락을 감지해 터치ID에 지문 판독을 시작하라고 알린다”고 설명합니다. 센서를 상시 구동하지 않고 접촉이 감지된 순간에만 읽는 구조입니다.

회로가 먼저 지워야 하는 성분

두꺼운 비도전성 유전층은 지문의 요철과 무관한 공통모드 커패시턴스를 만들어냅니다. 그래서 정전식 센싱 회로는 이 공통 성분을 상쇄하고 지문 깊이에 관련된 차동 성분만 증폭하도록 설계됩니다. 커버층을 얇게 하는 것만으로 끝나지 않고 회로 차원의 보정이 함께 필요하다는 뜻입니다.

감지 거리 250μm, 왜 버튼 속이 자연스러운 자리인가?

지문 센서 감지 거리와 지문 센서 커버층 두께

약 250μm. 앞서 본 Sensors 논문이 제시한 기존 정전식 센서의 감지 거리이고, 여기서 보호 코팅 50~100μm라는 기준값이 나옵니다. 이 값은 일반 정전식 센서의 보호 코팅을 두고 말한 것이고, 애플 특허의 커버층 100~300μm는 접착층을 없애 중간 두께를 제거한 구조에서 제시된 값이라 서로 층위가 다릅니다.

거리가 멀어지면 이미지가 먼저 무너진다

논문은 감지 거리가 멀어지면 가장자리(edge) 커패시턴스가 픽셀 수직 방향으로 형성되는 커패시턴스보다 커질 수 있고, 그 결과 지문 이미지의 해상도와 대비가 크게 떨어진다고 설명합니다. 한계가 ‘아예 안 읽힘’이 아니라 ‘흐려짐’으로 나타나는 셈입니다. 전극 바로 위 요철이 만드는 신호가 옆으로 새는 성분에 묻힙니다.

얇게 만들수록 약해진다

그래서 이 설계에는 상충이 남습니다. 같은 논문은 얇은 보호 코팅이 긁힘과 마모에 취약하다는 점을 함께 지적합니다. 잘 읽히게 만드는 조건과 오래 버티게 만드는 조건이 서로 반대 방향이라는 뜻이고, 커버 재질 선택이 중요해지는 지점도 여기입니다.

애플 특허는 버튼 안을 어떻게 쌓았나

접착제를 없앤 적층

US9679187이 제시하는 순서는 아래에서부터 지문 센서 IC 다이, 두께 1마이크론 미만의 직접 본딩 계면, 그리고 커버층입니다. 계면 재료는 실리콘 옥시나이트라이드 또는 실리콘 옥사이드이며, 친수성이나 소수성 직접 본딩을 쓸 수 있다고 기재돼 있습니다. 커버층은 사파이어 또는 유리, 두께는 100~300마이크론입니다.

사파이어는 보호층이자 렌즈

애플은 터치ID 버튼을 두고 “가장 투명하고 단단한 재료 중 하나인 사파이어 결정으로 만들었다”고 설명하며, 이 버튼이 센서를 보호하는 동시에 렌즈처럼 손가락에 초점을 맞춘다고 밝힙니다. 센서는 ‘advanced capacitive touch’로 표피 아래(subepidermal) 층에서 지문의 작은 조각들을 고해상도로 읽고, 360도 어느 방향으로 손가락을 놓아도 인식합니다.

터치ID가 시큐어 엔클레이브에 저장하는 것

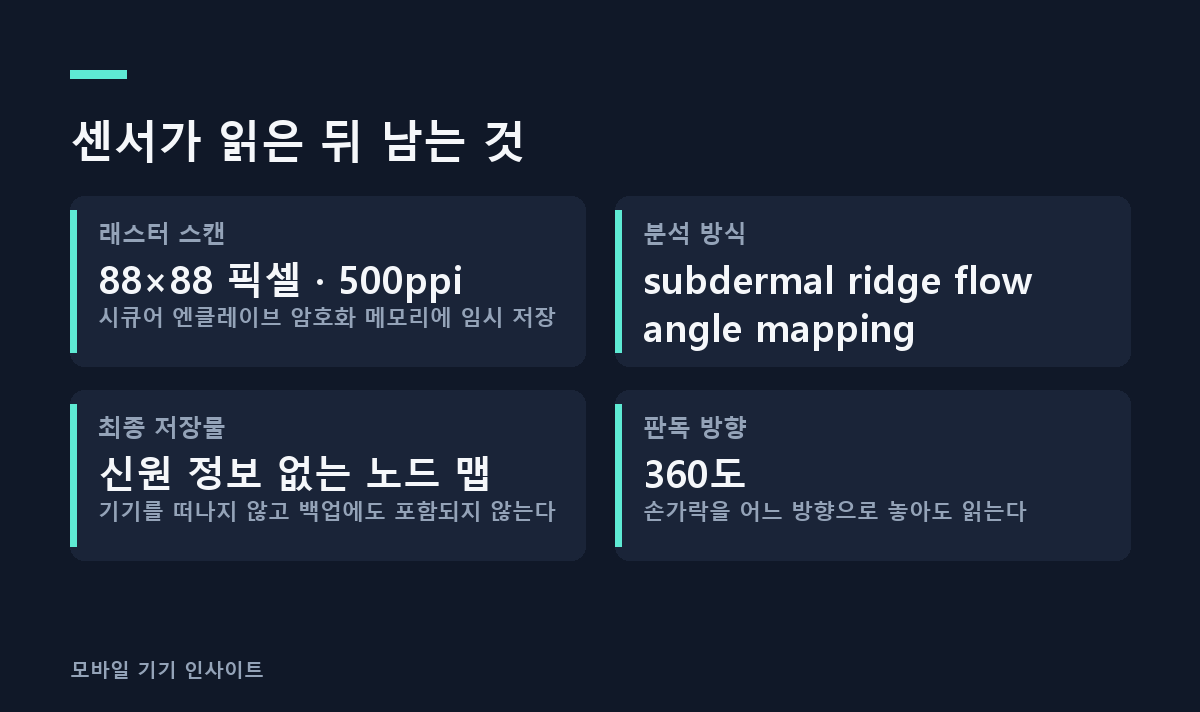

애플 백서를 인용한 Biometric Update에 따르면 88×88 픽셀, 500ppi의 래스터 스캔이 암호화된 메모리에 임시 저장됐다가 벡터화 분석을 거쳐 폐기됩니다. 분석은 ‘subdermal ridge flow angle mapping’이라는 손실 과정이어서 실제 지문을 재구성하는 데 필요한 minutiae 데이터는 버려지고, 남는 것은 신원 정보 없는 노드 맵뿐입니다. 애플 플랫폼 보안 문서는 이 데이터가 기기를 떠나지 않으며 애플에 전송되거나 백업에 포함되지 않는다고 명시합니다.

특허와 제품은 별개다

다만 특허 문서가 출하 제품의 구조를 확정해 주지는 않습니다. 9to5Mac은 2017년 이 특허 등록을 전하면서도 당시 아이폰의 지문 인식 방식에 대해서는 불확실성이 남아 있다고 썼습니다.

폴더블은 왜 화면 아래가 아니라 측면을 택하나?

화면이 두 개라는 구조

전자신문은 폴더블의 딜레마를 이렇게 정리합니다. “외부 커버 디스플레이에 초음파 지문인식 센서를 넣으면… 열어서 사용할 때 불편해지겠죠”, “내부 디스플레이에 센서가 있다면, 매번 지문인식을 할 때마다 화면을 열어야 할 겁니다”. 접은 상태와 펼친 상태 양쪽에서 똑같이 손이 닿는 지점은 측면뿐이라는 것이 측면 지문인식 센서 구조를 택하는 이유입니다.

초음파 지문인식 차이

정전식 약 250μm, 초음파식 700~800μm. 이 거리 차가 센서가 놓일 수 있는 자리를 통째로 바꿉니다.

정전식(버튼 내장) vs 초음파식(화면 내장) 구조 비교

구분	정전식 — 버튼 내장	초음파식 — 화면 내장
감지 원리	융선과 골의 정전용량 차이를 읽음	초음파를 발사해 돌아오는 시간으로 지문의 높이차를 측정
감지·투과 거리	감지 거리 약 250μm	700~800μm 투과 가능
커버층 제약	보호 코팅 50~100μm(특허 구조는 커버층 100~300μm + 1μm 미만 직접 본딩 계면)	두꺼운 층 아래 배치 가능
물기·이물질	취약	물체를 투과할 수 있어 상대적으로 강함
비용·제작 난도	비용이 가장 낮음	비용이 높고 제작이 복잡
폴더블에서 놓이는 위치	측면 전원 버튼	커버·내부 디스플레이 아래

광학식은 두꺼운 유리를 투과하지만 위조에 취약하다는 점이 함께 지적됩니다.

폴더블 아이폰 터치ID 전망은 어디까지 확인된 것인가

궈밍치는 애플이 폴더블 디자인에서 내부 공간을 절약하기 위해 페이스ID 인증을 생략할 것으로 봤고, 모듈은 럭스셰어 ICT가 공급할 것으로 예상된다고 밝혔습니다. 제프 푸의 보고서를 인용한 보도는 구현 방식이 아이패드 에어·아이패드 미니와 비슷할 수 있으며, 접은 상태와 펼친 상태 모두에서 인증해야 하는 점을 고려하면 측면 버튼 내장 가능성이 높다고 평가했습니다. 어느 쪽도 분석가 전망이며 애플의 공식 설명은 아닙니다.

이 방식이 통하지 않는 조건은?

좁은 가로세로비와 안테나

MacRumors에 따르면 애플 제품 마케팅 부사장은 아이패드 에어의 상단 버튼 터치ID에 대해 센서의 좁은 가로세로비가 구현을 어렵게 했다고 밝혔습니다. 셀룰러 모델은 상단 외장 자체가 안테나여서 “매우 민감한 터치ID 센서를 매우 민감한 안테나 안에” 넣고 서로 간섭하지 않게 만드는 것이 과제였고, 두 팀이 개발 전 과정에서 함께 움직여야 했습니다. 삼성디스플레이 설명대로 에어리어 방식 정전식은 센서 소형화가 어렵고 단가가 높다는 한계를 가지므로, 버튼은 그 난점을 정면으로 받는 자리입니다.

좁은 센서를 보상하는 등록 절차

한 번에 얻는 지문 면적이 작기 때문에 등록 과정이 이를 메우도록 설계돼 있습니다. 애플 지침의 순서는 이렇습니다.

버튼을 누르지 말고 센서에 손가락을 댄 채 진동이 올 때까지 유지합니다.
손가락을 천천히 들었다 놓기를 반복하며 위치를 조금씩 바꿉니다.
이어지는 그립 조정 단계에서는 기기를 자연스럽게 쥔 채, 지문 중앙이 아니라 손끝 바깥 가장자리를 스캔합니다.

정확도에서 감수하는 후퇴

애플 기준으로 임의의 타인이 단일 등록 지문으로 터치ID를 열 확률은 1/50,000이고, 페이스ID의 동일 확률은 1,000,000분의 1 미만입니다. 생체 정확도만 놓고 보면 페이스ID를 터치ID로 대체하는 것은 통계적 후퇴를 감수하는 선택입니다. 두 방식 모두 5회 실패하면 암호를 요구합니다.

‘누름’과 ‘댐’의 분리

버튼이 기계식 스위치와 센서를 겸하는 탓에 동작도 나뉩니다. 기본 동작은 버튼을 눌러 잠금을 해제하는 것이고, 누르지 않고 손만 대어 열리게 하려면 설정 > 손쉬운 사용에서 ‘Rest Finger to Open’을 켜야 합니다. 지문은 최대 5개까지 등록할 수 있으며, 등록 수가 늘면 인식 시간이 다소 길어질 수 있습니다.

자주 묻는 질문

손에 물이나 로션이 묻으면 전원 버튼 터치ID가 잘 안 되는 이유는 무엇인가요?

정전식은 융선과 골이 만드는 정전용량 차이를 읽는 방식이라 표면 상태의 영향을 직접 받고, 물기·이물질에 취약한 방식으로 분류됩니다. 초음파식은 물체를 투과할 수 있다는 특성 덕에 같은 조건에서 상대적으로 유리합니다. 보호층이 50~100μm로 얇아 긁힘·마모에 취약하다는 점도 누적되면 표면 조건을 나쁘게 만드는 요인입니다.

터치ID로 읽은 지문 이미지는 기기 밖으로 나가나요?

88×88 픽셀·500ppi 래스터 스캔은 시큐어 엔클레이브의 암호화 메모리에 잠시 머물렀다가 벡터화 분석 뒤 폐기됩니다. 분석 자체가 minutiae 데이터를 버리는 손실 과정이어서, 남은 노드 맵으로 원래 지문을 되살리는 데 필요한 정보는 이미 사라진 상태입니다. 이 노드 맵은 신원 정보 없이 저장되며 기기를 떠나지 않고 백업에도 포함되지 않습니다.

버튼을 누르지 않고 손만 대어 잠금을 풀 수 있나요?

가능하지만 기본값은 아닙니다. 설정 > 손쉬운 사용에서 ‘Rest Finger to Open’을 켜야 손을 대는 것만으로 열립니다. 등록 단계에서도 애플은 “누르지 말고 대라”고 안내하므로, 대는 동작과 누르는 동작은 처음부터 별개로 다뤄집니다.

지문을 여러 개 등록하면 인식이 느려지나요?

등록은 최대 5개까지 가능하고, 개수가 늘면 인식 시간이 조금 길어질 수 있다고 애플이 밝히고 있습니다. 같은 손가락을 여러 각도로 담아 두는 것과 서로 다른 손가락을 넣는 것 중 무엇을 택할지가 실제 선택지가 됩니다.

터치ID는 페이스ID보다 덜 안전한가요?

단일 등록 기준 오인식 확률은 터치ID 1/50,000, 페이스ID 1,000,000분의 1 미만입니다. 다만 페이스ID 쪽도 조건에 따라 확률이 달라져, 애플은 쌍둥이나 닮은 형제자매, 얼굴 특징이 충분히 발달하지 않은 13세 미만 아동에서 확률이 높아진다고 안내합니다. 두 방식 모두 5회 실패 시 암호 입력으로 넘어갑니다.

지문 센서는 왜 화면 아래보다 버튼 속이 구현하기 쉬운가요?

정전식의 감지 거리가 약 250μm로 짧아, 센서 위에 올릴 수 있는 층의 총 두께가 제한되기 때문입니다. 초음파식은 700~800μm를 투과할 수 있어 디스플레이 아래에도 놓을 수 있지만 비용이 높고 제작이 복잡합니다. 정전식은 세 방식 중 비용이 가장 낮은 대신 자리가 좁아진다는 교환 관계에 놓여 있습니다.
